Готовое решение по экономии при модернизации системы видеонаблюдения

Для современных промышленных предприятий, банков, розничных и сетевых магазинов, складских комплексов и других предприятий, установившим систему аналогового видеонаблюдения три и более лет назад, актуальным становится вопрос о модернизации или полной замене устаревшей и не отвечающей современным требованиям безопасности системе видеонаблюдения.

Общее техническое задание

Добиться минимизации расходов при обеспечении высокой четкости и разрешения системы видеонаблюдения, увеличить архив хранения информации до одного месяца, сделать просмотр и поиск необходимого эпизода удобным, организовать дополнительное место (лучше два) для удаленного просмотра, обеспечить конфедициональность получаемой и хранимой информации.

Сегодня доступно три варианта такой модернизации или замены, основным и официальным критерием отбора является экономический, так что же дешевле?

1) IP-видеонаблюдение?

2) HD-SDI или HD-SVI видеонаблюдения?

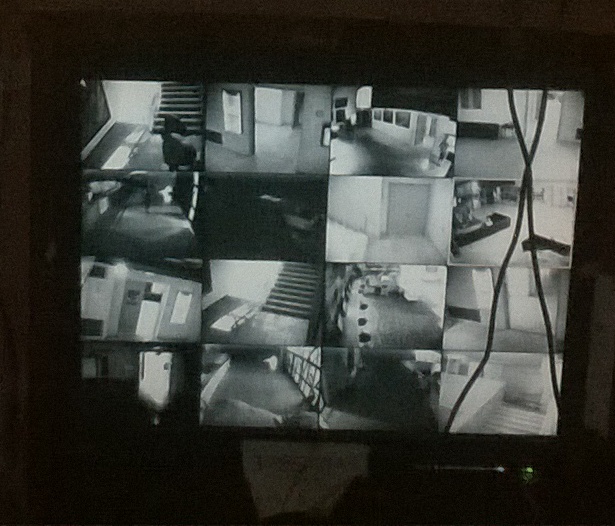

Пример №1. На пищевом предприятии пять лет назад было установлено прогрессивное и дорогое для того времени оборудование системы видеонаблюдения, состоящей из 32 видеокамер черно-белого аналогового изображения стандарта PAL, цифровой регистратор, четыре монитора. Коммутации питания и сигнал от видеокамер передается по коаксиальным проводам при помощи усиливающих передатчиков и приемников в связи с большими расстояниями и разветвленной сетью.

На сегодняшний день система находится в рабочем состоянии, но поддерживать ее становится все дороже, так затраты на содержание одного техника и периодическую замену оборудования постоянно увеличиваются. В целом за пять лет эксплуатации система зарекомендовала себя хорошо: дисциплина и правонарушения с частной собственностью после ввода системы видеонаблюдения резко сократились.

Конечно было несколько криминальных случаев, которые показали не очень высокую эффективность самой системы, так как лица нарушителей так и не удалось разглядеть и идентифицировать с кем либо, следствие затянулось и так далее, но все же для собственника вывод очевиден – нужно что то менять, но с минимальными затратами и в кратчайшие сроки!

Что лучше: все поменять на новое или модернизировать?

Начинаем изучать, … и поручаем «специалисту по защите активов» составить Техническое задание, а «специалисту по компьютерным технологиям» даем задание подобрать не дорогую и современную технологию. Пока все просто, но сталкиваются две службы, разгорается борьба за влияние на ЛПР, вопросы что делать, как делать и кому это больше нужно, то разгораются, то затухают, противоречия возрастают, одеяло тянется в разные стороны, рассматриваются различные компании, вариантов много, но все об одном, так как личные интересы еще никто не отменял, как результат четыре или шесть варианта, конечно от разных организаций на поставку системы IP-видеонаблюдения.

Приемущества IP-видеонаблюдения

1. Большой функционал самой ip-видеокамеры, а именно компенсация встречных засветок, встроенные средства цифрового хранения информации, аудиоканал, поддержка высокоскоростной цифровой телефонии стандарта SIP и возможность получить доступ к видеокамере по Интернет из любой точки мира!

2. IP-видео обусловлено большим набором встроенных возможностей, превращающих эту технологию в интеллектуальную технологическую среду, способную масштабироваться до тысяч применяемых одновременно камер, подключенных к высокоэффективным серверам записи и хранения промышленного стандарта, просто недостижимых при использовании традиционных технологий охранного ТВ.

Закажите выезд инженера
Заказать
* Выезд инженера для ознакомления и составления ТЗ в пределах МКАД бесплатно!

Вариант №1. IP видеонаблюдение - 32 шт согласно ТЗ.
Наименование и техничесое описание Цена, руб Кол-во Стоимость, руб
Оборудование и материалы
1 IP видеокамера 1/3" SONY 2.1 Megapixel High-resolution CMOS Sensor TI DaVinci™ (1920x1080 25к/с), со встроенной ИК подсветкой (42 LED, дальность до 40м), встроенный объектив f=2.8-12.0 мм с АРД, F 2.0, D-WDR, BLC, AGC, OSD, 2DNR /3DNR, 1лк/0.5лк/0.02лк (F 1.2), день/ночь (эл.мех ИК фильтр., авто, on/off), эл.затвор 1/25~1/50000; 8 приватных зон, детектор движения; цифровое увеличение 64X; S/N>50дБ, питание -12В/PoE, 92.0мм х 80.0мм х 290.0мм, -30°С +55°С, IP66, интегрированный улучшенный кронштейн с кабель-каналом, 1850г 7 700,00 32 246 400,00
2 RVi-IPN16/4-PRO NVR (Network Video Recorder); Количество видео потоков для записи: 16; 1 выход VGA + 1 HDMI (аудио/видео); Поддержка IP-камер: до 5 Mpix; 4 HDD SATA (до 4 ТБ каждый); Тревожные вх./вых.: 16/6; Аудио вх./вых. для двунаправленных переговоров: 1 (RCA) / 1 (RCA); Воспроизведение: 1-4,8 каналов видео; LAN: Gigabit Ethernet сетевой адаптер; Dual stream (трансляция доп. потока сеть, запись на HDD), мониторинг через мобильные устройства; RS-485; RS-232; USB 2.0; Поддержка IP-камер: RVi, Arecont Vision, AXIS, Canon, Dynacolor, Hikvision, Beward (BD-серия), Panasonic, SAMSUNG, SANYO, SONY, стандарта ONVIF; Профессиональное ПО RVi-Smart PSS в комплекте БЕСПЛАТНО; Питание: DC 12 В / 3,3А; Габаритные размеры: 440x410x70 мм; Вес: 6 кг без HDD. 29 700,00 2 59 400,00
3 Жесткий диск 3.5", SATA, 2Tb; применим во всех видеорегистраторах 6 650,00 8 53 200,00
4 TFortis Медиаконвертер однопортовый гигабитный FC-1G Гигабитный медиаконвертер в промышленном исполнении. Медиаконвертер FC-1G выполняет преобразование среды передачи данных - витая пара 1000Base-T в оптическое волокно 1000Base-X, и обратно. 3 900,00 4 15 600,00
5 Оптический патчкорд 640,00 4 2 560,00
6 Samsung S22C200B ЖК (TFT TN) 21.5", широкоформатный, 1920x1080, LED-подсветка, 250 кд/м2, 1000:1, 5 мс, 170°/160°, DVI, VGA 6 100,00 2 12 200,00
7 ББП-80 Блок бесперебойного питания, под АКБ 17 A/h. 2 250,00 8 18 000,00
8 АКБ-17/18 аккумулятор 920,00 8 7 360,00
9 ZPAS WZ-3715-01-06-011 Шкаф настенный 19-дюймовый (19"), серия SJ2, 6U, 337x600х600, со стальной дверью, цвет серый (RAL 7035) (собранный) 7 045,00 4 28 180,00
10 Источники бесперебойного питания APC by Schneider Electric Back-UPS CS 500VA 230V RUSSIAN 3 590,00 4 14 360,00
11 Hyperline UTP4-C5E-SOLID-GY-305 Кабель витая пара, неэкранированная UTP (U/UTP), категория 5e, 4 пары (24 AWG), одножильный (solid), серый 10,00 3200 32 000,00
12 ПУГНП (ШВВП) 2х1,5 Провод гибкий 13,00 3200 41 600,00
13 Труба ПНД гофр.25мм (черная) с зондом легкая 14,00 3200 44 800,00
14 Клипса для гофры крепежная 25мм 2,00 2000 4 000,00
15 Коробка распаячная 100х100 45,00 32 1 440,00
16 RG-45 разъем 15,00 32 480,00
17 Расходные материалы (стяжки, саморезы, изолента и т.д.) 14 700,00 1 14 700,00
Итого за материалы: 596 280,00
Инсталяция
18 Монтажные работы 178 884,00 1 178 884,00
19 Пуско-наладочные работы 59 000,00 1 59 000,00
20 Исполнительная документация 30 000,00 1 30 000,00
21 Транспортные расходы 5 000,00 1 5 000,00
ИТОГО в рублях: 869 164,00

Недостатки IP-видеонаблюдения

1. Требуется прокладка совершенно новой, собственной сети под ip-видеонаблюдение из–за большого видеопотока данных.

2. Требуется мощный компьютер со специализированным ПО или ip-видеорегистратор, как правило не дешевое и требующее особых навыков от установщика и пользователя.

3. При использовании больших(более 100м) расстояний от ip-видеокамеры до ip-видеорегистратора требуется установка дополнительных концентраторов: «свичей, роутеров и хабов», которые очень чувствительно относятся к питанию 220В, температурному и климатическому режиму и поставить это дорогое устройство нельзя в любом и незащищенном месте на территории завода.

4. Основной недостаток в специфике передачи цифрового, сжатого пакетного видеопотока по сети: чем больше нагрузка на сеть (например при увеличении количества ip-видеокамер), тем более вероятность задержек и артефактов в виде квадратиков, свойственных при сжимании и «разжимания» цифрового видео.

HD-SDI и HD-SVI видеонаблюдения

Приемущества HD-SDI и HD-SVI видеонаблюдения

1. HD-CVI является новым стандартом в области аналогового видеонаблюдения, и в отличие от своего предшественника — стандарта PAL, позволяет передавать видеосигнал разрешением до 1920x1080 пикселей.

2. Технология HD-SDI родилась из системы HDTV (телевидения высокой четкости). Технически HD-SDI – это цифровой интерфейс для передачи сигнала с разрешением от 1280х720 до 1920x1080 пикселей. HD-SVI использует аналоговый сигнал, но уже не а PAL и тоже позволяет передавать видеосигнал разрешением до 1920x1080 пикселей. Такого разрешения достаточно для распознавания деталей картинки – таких, как лица людей или автомобильные номера.

3. Сигнал передается по обычному коаксиальному кабелю на расстояния до 150 и 300 метров.

4. HD-SDI поддерживается международный стандарт SMTPE-292. Благодаря этому в одной системе наблюдения может использоваться оборудование разных производителей, что делает такие системы еще привлекательнее для заказчиков.

Закажите монтаж видеонаблюдения через сайт и получите скидку 10%
Заказать
* Выезд инженера для ознакомления и составления ТЗ в пределах МКАД бесплатно!
Вариант №2. HD-CVI видеонаблюдение - 32 шт согласно ТЗ.
Наименование и техничесое описание Цена, руб Кол-во Стоимость, руб
Оборудование и материалы
1 HighDVS VIL-40CV100 HD-CVI камера, уличная, в станд. корпусе; 1Mpx (1280 x 720); 720P - 25(30) к/с; 1/3" 1.0Mpx Color CMOS; День/Ночь; 0.001лк @F2.0; вариф.объектив, 2.8 - 12.0 мм, F2.0; ИК-подсветка: 40 м; AGC, Баланс белого (Авто / Вручную); 1/25 - 1/45000 с; прогрессивное сканирование; iPhone, Symbian, Android; DC 12V; -30C + 60C; 220мм x 80мм x 80мм; 1,4 кг. 3 950,00 32 126 400,00
2 HST CVR9708 Видеорегистратор (HDCVI); Видеовход (DVR) - 8 ( 8 x BNC ); Видеовыход - 1 x HDMI / 1 x VGA; Аудиовход/выход - 8 / 1 ( G.711 ); Запись: 8 x 720P / 8 x 960H / 8 x D1, 720P - 25(30) / 960H - 25(30) / D1 - 25(30) кадр/с, H.264, двойной поток, режим: непрерывно, ручной, по расписанию, по событию (по детекции); Воспроизведение: 8 x 720P, вперед, назад, по кадрам, с изменением скоростей, поиск по календарю; Backup: USB, сетевое хранилище; Тревожный вход/выход - 8 / 1 10 500,00 2 21 000,00
3 Жесткий диск 3.5", SATA, 2Tb; применим во всех видеорегистраторах 6 650,00 8 53 200,00
4 Samsung S22C200B ЖК (TFT TN) 21.5", широкоформатный, 1920x1080, LED-подсветка, 250 кд/м2, 1000:1, 5 мс, 170°/160°, DVI, VGA 6 100,00 2 12 200,00
5 TFortis Медиаконвертер однопортовый гигабитный FC-1G Гигабитный медиаконвертер в промышленном исполнении. Медиаконвертер FC-1G выполняет преобразование среды передачи данных - витая пара 1000Base-T в оптическое волокно 1000Base-X, и обратно. 3 900,00 4 15 600,00
6 Оптический патчкорд 640,00 4 2 560,00
7 ББП-80 Блок бесперебойного питания, под АКБ 17 A/h. 2 250,00 8 18 000,00
8 АКБ-17/18 аккумулятор 920,00 8 7 360,00
9 ZPAS WZ-3715-01-06-011 Шкаф настенный 19-дюймовый (19"), серия SJ2, 6U, 337x600х600, со стальной дверью, цвет серый (RAL 7035) (собранный) 7 045,00 2 14 090,00
10 Источники бесперебойного питания APC by Schneider Electric Back-UPS CS 500VA 230V RUSSIAN 3 590,00 2 7 180,00
11 ТВ кабель, используется существующий 22,00 0 0,00
12 ПУГНП (ШВВП) 2х1,5 Провод гибкий, используется существующий 13,00 0 0,00
13 Труба ПНД гофр.25мм (черная) с зондом легкая, используется существующий 14,00 0 0,00
14 Клипса для гофры крепежная 25мм, не используется 2,00 0 0,00
15 Коробка распаячная 100х100 45,00 32 1 440,00
16 BNC разъем 155,00 32 4 960,00
17 Расходные материалы (стяжки, саморезы, изолента и т.д.) 6 700,00 1 6 700,00
Итого за материалы: 290 690,00
Инсталяция
18 Монтажные работы 87 207,00 1 87 207,00
19 Пуско-наладочные работы 29 000,00 1 29 000,00
20 Исполнительная документация 30 000,00 1 30 000,00
21 Транспортные расходы 5 000,00 1 5 000,00
ИТОГО в рублях: 441 897,00
Вариант №3. HD-SDI видеонаблюдение - 32 шт согласно ТЗ.
Наименование и техничесое описание Цена, руб Кол-во Стоимость, руб
Оборудование и материалы
1 Видеокамера CDI, Falcon Eye FE-IZ1080/40M уличная, Матрица: 1/3" Panasonic CMOS(MN34041PL). Формат несжатого видеосигнала: SDI digital signal. Разрешение в реальном времени: 1080P (50fps). Объектив: 2,8-12 мм MOTORIZED ZOOM ICR. Минимальное освещение: 0,1 лк. ИК подсветка: 40 м. OSD меню: есть Степень защиты: IP66. Температура работы: от - 30°С до + 50°С 7 500,00 32 240 000,00
2 Видеорегистратор SDI, LiteView LVDR-3208E CV, 8 видеовходов HDCVI 720P BNC, 4 аудиовхода RCA, 1 аудиовыход RCA, 1 HDMI выход, 1 VGA выход. Пентаплекс! Совокупная скорость при наблюдении: 200 IPS (с разрешением 1280х720). Совокупная скорость записи: 200 IPS(с разрешением 1280х720). Алгоритм сжатия H.264, до 2-х внутр. HDD (SATA) до 4000 Гб с возможностью копирования на внешний HDD. Управление OSD меню видеокамер с DVR. Быстрый поиск изображения по времени/по типу событий, запись по детектору/таймеру/тревоге/ вручную, аппаратный контроль зависаний, возобновление записи после пропадания питания, детектор движения 22х18 зон. 8 тревожных входов/ 3 выхода. Работа по сети(LAN, Internet): наблюдение, просмотр/копирование архива, настройка. ПО CMS(DSS/PSS)& DMSS. т. RJ-45 10/100/1000 Мбит/c. Управление PTZ по RS-485 (поддержка 3D позиционирования) 18 270,00 2 36 540,00
3 Жесткий диск 3.5", SATA, 2Tb; применим во всех видеорегистраторах 6 650,00 4 26 600,00
4 Samsung S22C200B ЖК (TFT TN) 21.5", широкоформатный, 1920x1080, LED-подсветка, 250 кд/м2, 1000:1, 5 мс, 170°/160°, DVI, VGA 6 100,00 2 12 200,00
5 TFortis Медиаконвертер однопортовый гигабитный FC-1G Гигабитный медиаконвертер в промышленном исполнении. Медиаконвертер FC-1G выполняет преобразование среды передачи данных - витая пара 1000Base-T в оптическое волокно 1000Base-X, и обратно. 3 900,00 0 0,00
6 Оптический патчкорд 640,00 0 0,00
7 ББП-80 Блок бесперебойного питания, под АКБ 17 A/h. 2 250,00 8 18 000,00
8 АКБ-17/18 аккумулятор 920,00 8 7 360,00
9 ZPAS WZ-3715-01-06-011 Шкаф настенный 19-дюймовый (19"), серия SJ2, 6U, 337x600х600, со стальной дверью, цвет серый (RAL 7035) (собранный) 7 045,00 2 14 090,00
10 Источники бесперебойного питания APC by Schneider Electric Back-UPS CS 500VA 230V RUSSIAN 3 590,00 2 7 180,00
11 Кабель коаксиальный HD14055, м 44,00 3200 140 800,00
12 ПУГНП (ШВВП) 2х1,5 Провод гибкий 13,00 3200 41 600,00
13 Труба ПНД гофр.25мм (черная) с зондом легкая 14,00 3200 44 800,00
14 Клипса для гофры крепежная 25мм 2,00 2000 4 000,00
15 Коробка распаячная 100х100 45,00 32 1 440,00
16 BNC разъем 155,00 32 4 960,00
17 Расходные материалы (стяжки, саморезы, изолента и т.д.) 5 500,00 1 5 500,00
Итого за материалы: 605 070,00
Инсталяция
18 Монтажные работы 181 521,00 1 181 521,00
19 Пуско-наладочные работы 60 000,00 1 60 000,00
20 Исполнительная документация 30 000,00 1 30 000,00
21 Транспортные расходы 5 000,00 1 5 000,00
ИТОГО в рублях: 881 591,00

Недостатки HD-SDI и HD-SVI видеонаблюдения

1. HDCVI совершенно еще новый стандарт и по функционалу еще не IP, но намного «качественней» PAL.

2. Качество и дальность передачи сигнала по HD-SDI стандарту напрямую связаны с качеством кабеля, рекомендуются к применению специализированные HD кабеля.

Выводы:
1. Используя HD-SDI и HD-SVI появляется возможность перейти с «аналога» на «цифру» без замены кабелей и без строительства новой разветвлённой сети.

2. При дальности передачи более 130-150 метров рекомендуется применять повторители сигнала или переход на оптоволоконные кабели.

По стоимости:
Устройство IP видеонаблюдения обойдется в среднем 27 161 рублей на канал при разрешении 2 МП. Существующая кабельная сеть не приспособлена для IP-видеонаблюдения и потребует создания новой сети.

Переход на HD-CVI видеонаблюдение обойдется на много дешевле по 13 809 руб на канал. Разрешение ниже чем у IP только 1Mp (1280 x 720), но уже достаточное для распознавания лиц и номеров автомашин.

Модернизации на HD-SDI видеонаблюдение должна предшествовать диагностика существующей кабельной сети, так как эти видеокамеры с разрешением как у IP в 2 МП очень требовательны к качеству коаксиального кабеля, стоимость на канал при полной замене кабельной продукции составит 27 549 рублей.

Заключение:

Если Вы решили установить новую систему видеонаблюдения или модернизировать старую, у Вас имеются необходимые средства, то не стоит торопиться и сталкивать лбами службу безопасности и ИТ-подразделение, пригласите профессионалов: они проведут диагностику, все соответствующие расчеты, составят проект и предоставят оптимальное по соотношению цена/качество индивидуально решение на устройство новой или модернизацию уже имеющейся системы охранного видеонаблюдения.
